14. 2D 그래픽스

UI 프로그램에서 윈도우, 버튼, 이미지 등은 모두 화면에 그려진 2D 그래픽입니다. Swing은 개발자가 직접 2D 그래픽을 그릴 수 있도록 Java2D API를 제공합니다.

1. Canvas와 Graphics

그림을 그리기 위해서는 도화지(Canvas)와 붓(Graphics)이 필요합니다.

  • Canvas: 그림이 그려지는 컴포넌트 (도화지)
  • Graphics: 그림을 그리는 도구 (붓)

💡 비주얼 개념 잡기: Canvas와 Graphics의 관계

자바에서 화면에 무언가를 그릴 때는 미술 시간의 도화지와 붓을 생각하면 아주 간단합니다!

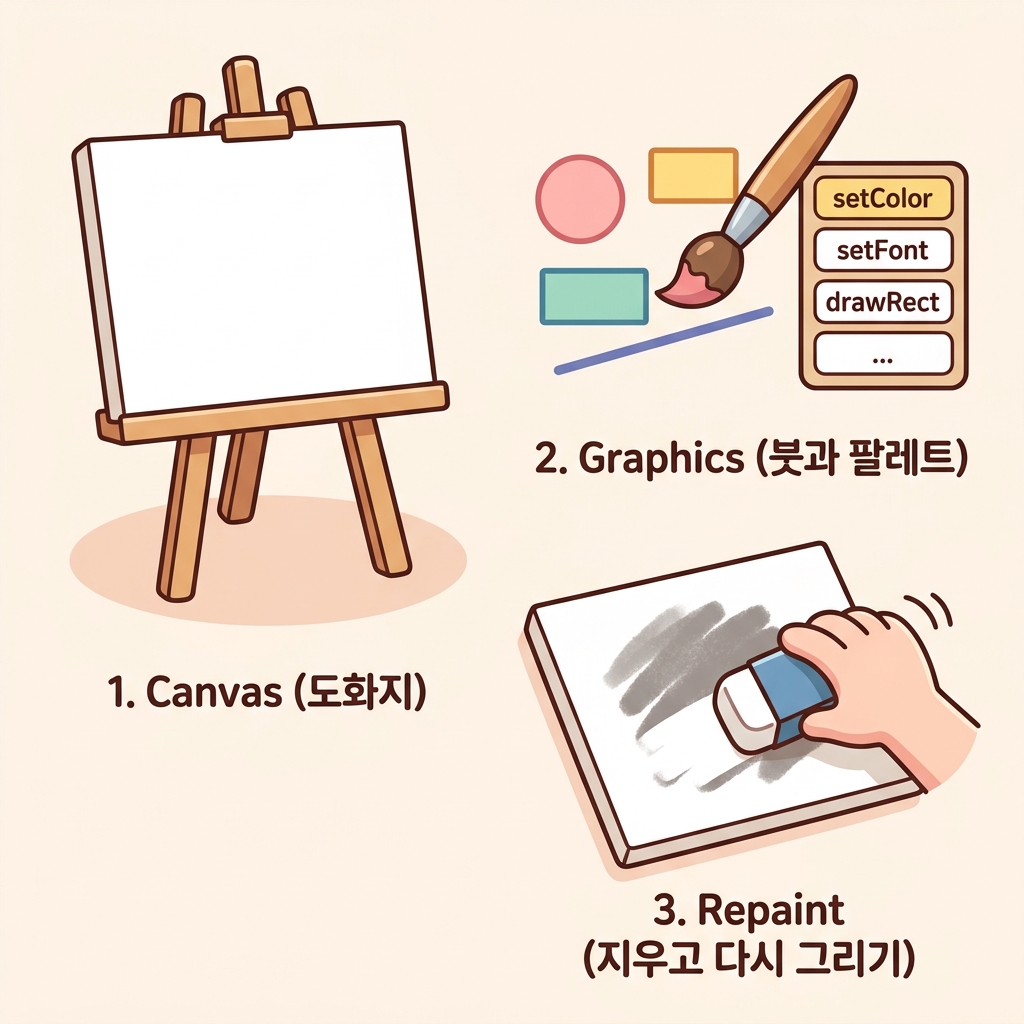

Canvas와 Graphics 개념도

  • Canvas (도화지): 그림이 그려지는 실제 컴포넌트(도화지)입니다. 도화지는 스스로 화면에 나타날 때(paint()) 그림을 그릴 준비를 마칩니다.
  • Graphics (붓과 팔레트): 도화지에 선(drawLine), 사각형(drawRect), 글자(drawString) 등을 직접 그려주는 도구(붓과 물감)입니다.
  • Repaint (도화지 새로 바꿔 그리기): 이미 그려진 도화지(화면)를 깨끗이 지우고 새로운 내용으로 다시 그리는 요청을 뜻합니다.

그리기 매커니즘

Canvas는 화면에 보일 준비가 되면 paint(Graphics g) 메서드를 호출하여 그림을 그립니다.

드로잉 매커니즘

paint() 메서드가 호출되는 시점

  1. 윈도우가 처음 나타날 때
  2. 윈도우 크기가 변경될 때
  3. 윈도우가 다른 창에 가려졌다가 다시 나타날 때
  4. 프로그램에서 강제로 repaint()를 호출할 때

예제 (CanvasPaintExample)

  • 실습 예제 파일: CanvasPaintExample.java (경로: sample/sec14/exam01_paint/CanvasPaintExample.java)
  • 실행 방법:
    # 1. 14_2d_graphics 디렉토리로 이동 후 컴파일
javac -d sample sample/sec14/exam01_paint/CanvasPaintExample.java

# 2. 실행
java -cp sample sec14.exam01_paint.CanvasPaintExample

package sec14.exam01_paint;

import java.awt.BorderLayout;
import java.awt.Canvas;
import java.awt.Graphics;
import javax.swing.JFrame;
import javax.swing.SwingUtilities;

public class CanvasPaintExample extends JFrame {
    public CanvasPaintExample() {
        setTitle("paint() 메서드 호출 시점");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        getContentPane().add(new MyCanvas(), BorderLayout.CENTER);
        setSize(300, 200);
    }

    // 사용자 정의 Canvas
    class MyCanvas extends Canvas {
        @Override
        public void paint(Graphics g) {
            g.drawString("윈도우 크기를 변경해보세요", 50, 80);
            System.out.println("paint() 메서드 실행");
        }
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(() -> {
            new CanvasPaintExample().setVisible(true);
        });
    }
}

실행 결과 화면

CanvasPaintExample 실행 결과

2. 다시 그리기 (Repaint)

개발자가 직접 paint()를 호출할 수는 없습니다. 대신 repaint()를 호출하면 시스템이 update()를 거쳐 paint()를 호출합니다.

Repaint 흐름

  1. repaint() 호출
  2. update(Graphics g) 호출: 기본적으로 화면을 지움 (배경색으로 채움)
  3. paint(Graphics g) 호출: 다시 그림

화면이 깜빡거리는 것을 방지하거나, 이전 그림을 유지하려면 update() 메서드를 재정의하여 super.update(g)(화면 지우기)를 호출하지 않도록 해야 합니다.

@Override
public void update(Graphics g) {
    paint(g); // 화면을 지우지 않고 바로 그리기
}

예제: 마우스 드래그로 그림 그리기 (RepaintExample)

  • 실습 예제 파일: RepaintExample.java (경로: sample/sec14/exam02_repaint/RepaintExample.java)
  • 실행 방법:
    # 1. 14_2d_graphics 디렉토리로 이동 후 컴파일
javac -d sample sample/sec14/exam02_repaint/RepaintExample.java

# 2. 실행
java -cp sample sec14.exam02_repaint.RepaintExample

package sec14.exam02_repaint;

import java.awt.BorderLayout;
import java.awt.Canvas;
import java.awt.Graphics;
import java.awt.event.MouseEvent;
import java.awt.event.MouseMotionListener;
import javax.swing.JFrame;
import javax.swing.SwingUtilities;

public class RepaintExample extends JFrame {
    public RepaintExample() {
        setTitle("재 드로잉");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        getContentPane().add(new MyCanvas(), BorderLayout.CENTER);
        setSize(500, 400);
    }

    class MyCanvas extends Canvas implements MouseMotionListener {
        private int x, y;

        public MyCanvas() {
            addMouseMotionListener(this);
        }

        @Override
        public void update(Graphics g) {
            paint(g); // 화면 지우기 생략
        }

        @Override
        public void paint(Graphics g) {
            g.drawString("*", x, y);
        }

        @Override
        public void mouseDragged(MouseEvent e) {
            x = e.getX();
            y = e.getY();
            repaint(); // 다시 그리기 요청
        }

        @Override
        public void mouseMoved(MouseEvent e) {}
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(() -> new RepaintExample().setVisible(true));
    }
}

실행 결과 화면

RepaintExample 실행 결과

3. 그래픽 주요 메서드

Graphics 객체는 다양한 그리기 메서드를 제공합니다.

색상 및 폰트 설정

| 메서드 | 설명 | | :—————— | :—————————————————– | | setColor(Color c) | 붓의 색상 설정 (예: Color.RED, new Color(r, g, b)) | | setFont(Font f) | 글자 폰트 설정 |

Font 생성: new Font("글꼴이름", 스타일, 크기)

  • 스타일: Font.PLAIN, Font.BOLD, Font.ITALIC (조합 가능: Font.BOLD | Font.ITALIC)

도형 그리기 메서드

| 종류 | 외곽선 그리기 (draw...) | 내부 채우기 (fill...) | 설명 | | :————– | :————————- | :———————- | :———————————- | | 선 | drawLine(x1, y1, x2, y2) | - | (x1, y1)에서 (x2, y2)까지 선 그리기 | | 사각형 | drawRect(x, y, w, h) | fillRect(x, y, w, h) | (x, y) 위치에 w x h 크기 사각형 | | 원/타원 | drawOval(x, y, w, h) | fillOval(x, y, w, h) | 사각형 안에 내접하는 원/타원 | | 둥근 사각형 | drawRoundRect(...) | fillRoundRect(...) | 모서리가 둥근 사각형 | | 입체 사각형 | draw3DRect(...) | fill3DRect(...) | 음영 효과가 있는 사각형 | | 호 (부채꼴) | drawArc(...) | fillArc(...) | 원의 일부분 | | 다각형 | drawPolygon(...) | fillPolygon(...) | 점들의 배열을 이어 만든 다각형 |

예제 (ShapeExample)

  • 실습 예제 파일: ShapeExample.java (경로: sample/sec14/exam03_shape/ShapeExample.java)
  • 실행 방법:
    # 1. 14_2d_graphics 디렉토리로 이동 후 컴파일
javac -d sample sample/sec14/exam03_shape/ShapeExample.java

# 2. 실행
java -cp sample sec14.exam03_shape.ShapeExample

package sec14.exam03_shape;

import java.awt.BorderLayout;
import java.awt.Canvas;
import java.awt.Color;
import java.awt.Font;
import java.awt.Graphics;
import javax.swing.JFrame;
import javax.swing.SwingUtilities;

public class ShapeExample extends JFrame {
    public ShapeExample() {
        setTitle("도형 그리기 예제");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        getContentPane().add(new MyCanvas(), BorderLayout.CENTER);
        setSize(400, 300);
    }

    class MyCanvas extends Canvas {
        @Override
        public void paint(Graphics g) {
            g.setFont(new Font("맑은 고딕", Font.BOLD, 14));
            g.drawString("다양한 도형 그리기", 20, 30);

            g.drawOval(50, 50, 50, 50); // 원
            g.setColor(Color.RED);
            g.drawLine(50, 120, 150, 200); // 선
            g.setColor(Color.BLUE);
            g.drawRoundRect(200, 50, 120, 80, 30, 30); // 둥근 사각형
            g.setColor(Color.GREEN);
            g.fillRect(200, 150, 120, 60); // 채워진 사각형
        }
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(() -> new ShapeExample().setVisible(true));
    }
}

실행 결과 화면

ShapeExample 실행 결과

4. 안티 알리아싱 (Anti-aliasing)

거친 계단 현상(Aliasing)을 없애고 부드럽게 그리는 기능입니다. Graphics2D로 캐스팅하여 설정합니다.

public void paint(Graphics g) {
    Graphics2D g2 = (Graphics2D) g;
    g2.setRenderingHint(
        RenderingHints.KEY_ANTIALIASING,
        RenderingHints.VALUE_ANTIALIAS_ON
    );
    // 그리기 코드...
}

5. 이미지 그리기

이미지 파일을 로딩하여 화면에 그립니다.

이미지 로딩 방법

  1. Toolkit 이용:
    Image img = Toolkit.getDefaultToolkit().getImage("경로/파일명");
  2. ImageIcon 이용:
    Image img = new ImageIcon("경로/파일명").getImage();
  3. 리소스 경로 (classpath):
    URL url = getClass().getResource("파일명");
Image img = Toolkit.getDefaultToolkit().getImage(url);

이미지 그리기

// g.drawImage(Image img, int x, int y, ImageObserver observer)
g.drawImage(img, 0, 0, this);

6. JPanel 배경 이미지 넣기

JPanel은 컨테이너이므로 자식 컴포넌트들 뒤에 배경을 그려야 합니다. 이를 위해 paintComponent 메서드를 재정의합니다.

호출 순서:

  1. JPanel.paint()
  2. JPanel.paintComponent() (여기서 배경 그리기)
  3. JPanel.paintChildren() (자식 컴포넌트 그리기)

예제 (BackgroundImageExample)

  • 실습 예제 파일: BackgroundImageExample.java (경로: sample/sec14/exam06_background/BackgroundImageExample.java)
  • 실행 방법:
    # 1. 14_2d_graphics 디렉토리로 이동 후 컴파일
javac -d sample sample/sec14/exam06_background/BackgroundImageExample.java

# 2. 실행 (실행 전 같은 패키지 폴더 내의 bg.jpg 리소스가 필요합니다)
java -cp sample sec14.exam06_background.BackgroundImageExample

package sec14.exam06_background;

import java.awt.BorderLayout;
import java.awt.Graphics;
import java.awt.Image;
import javax.swing.ImageIcon;
import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;

public class BackgroundImageExample extends JFrame {
    public BackgroundImageExample() {
        setTitle("JPanel 배경 이미지 넣기");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        getContentPane().add(new MyPanel(), BorderLayout.CENTER);
        setSize(400, 300);
    }

    class MyPanel extends JPanel {
        private Image bgImage;

        public MyPanel() {
            setLayout(null);
            // 리소스 로드
            bgImage = new ImageIcon(getClass().getResource("bg.jpg")).getImage();

            // 자식 컴포넌트 추가
            JButton button = new JButton("버튼");
            button.setBounds(150, 120, 100, 30);
            add(button);
        }

        @Override
        protected void paintComponent(Graphics g) {
            super.paintComponent(g); // 기본 그리기 수행
            if (bgImage != null) {
                g.drawImage(bgImage, 0, 0, getWidth(), getHeight(), this); // 배경 그리기
            }
        }
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(() -> new BackgroundImageExample().setVisible(true));
    }
}

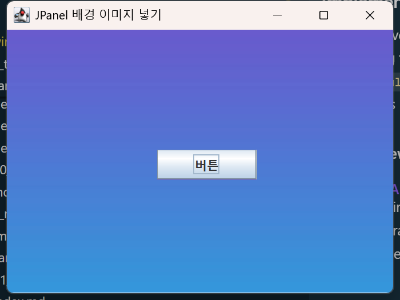

#### 실행 결과 화면
![BackgroundImageExample 실행 결과](./img/background_result.png)
